Referanseblokker – presise målepunkter for ultralydtesting (UT)

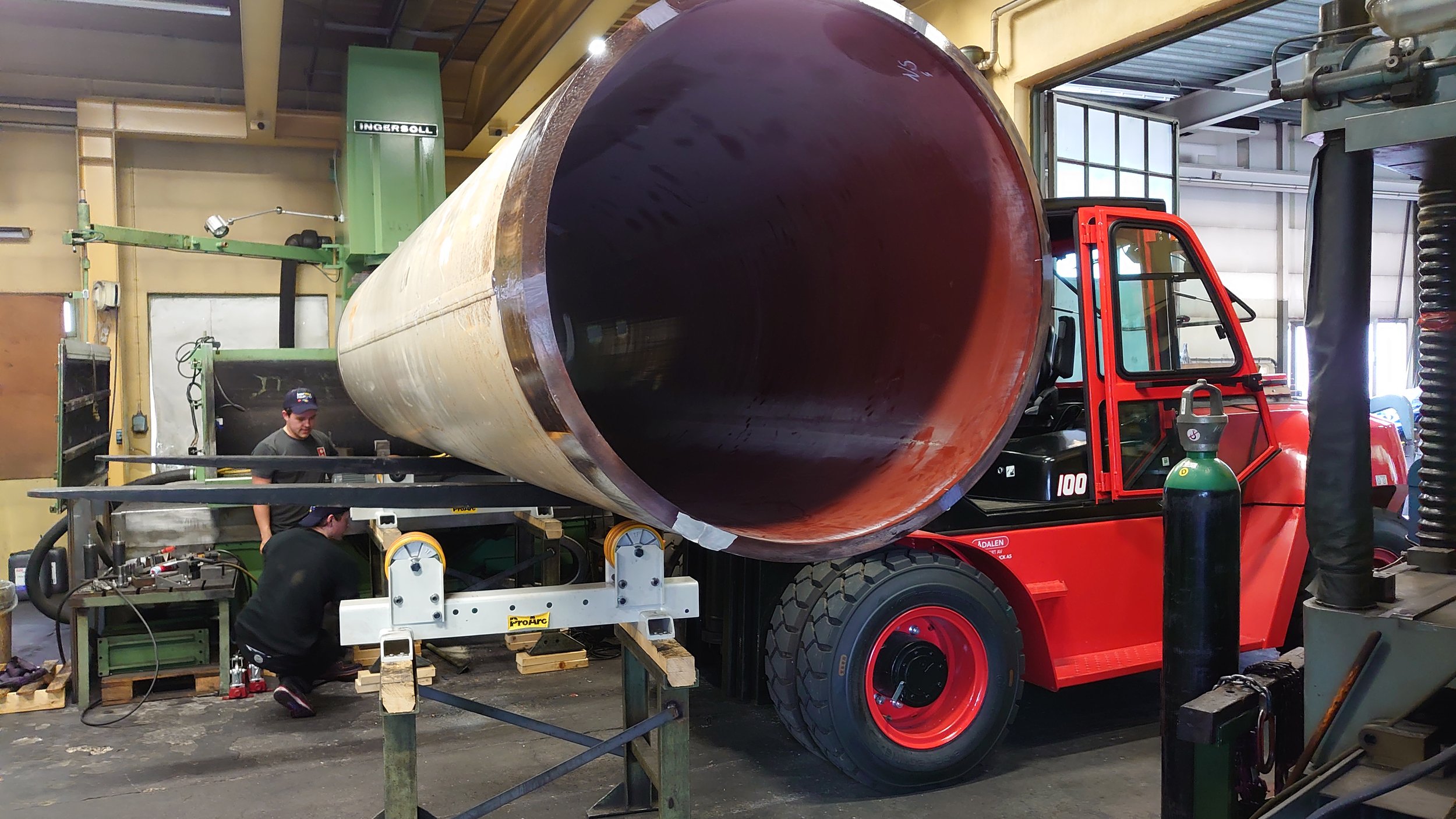

Stort industrirør maskinert og erodert av Stabil NDT, brukt som utgangspunkt for presise referanseblokker og inspeksjonsgeometrier.

Ekte industrikomponenter – ekte referansegeometrier

Referanseblokker brukes for å verifisere ultralydutstyr, kontrollere signalrespons og sikre at inspeksjoner utføres med korrekt følsomhet og repeterbarhet.

Vi produserer både standardiserte referanseblokker og kundetilpassede blokker, maskinert og erodert med høy presisjon.

få tilbud på referanseblokker
send oss tegningen din

Standard referanseblokker (ISO / ASME / AWS)

Vi leverer referanseblokker etter alle relevante standarder:

  • ISO 2400 – V1‑blokk

  • ISO 7963 – V2‑blokk

  • ASME – DAC‑blokker

  • AWS – Resolution blocks

  • FBH‑blokker (Flat Bottom Hole)

  • SDH‑blokker (Side Drilled Hole)

Alle blokker maskineres med presisjons‑EDM for nøyaktige hull, spor og referanseflater.

Nettbutikk standardblokker

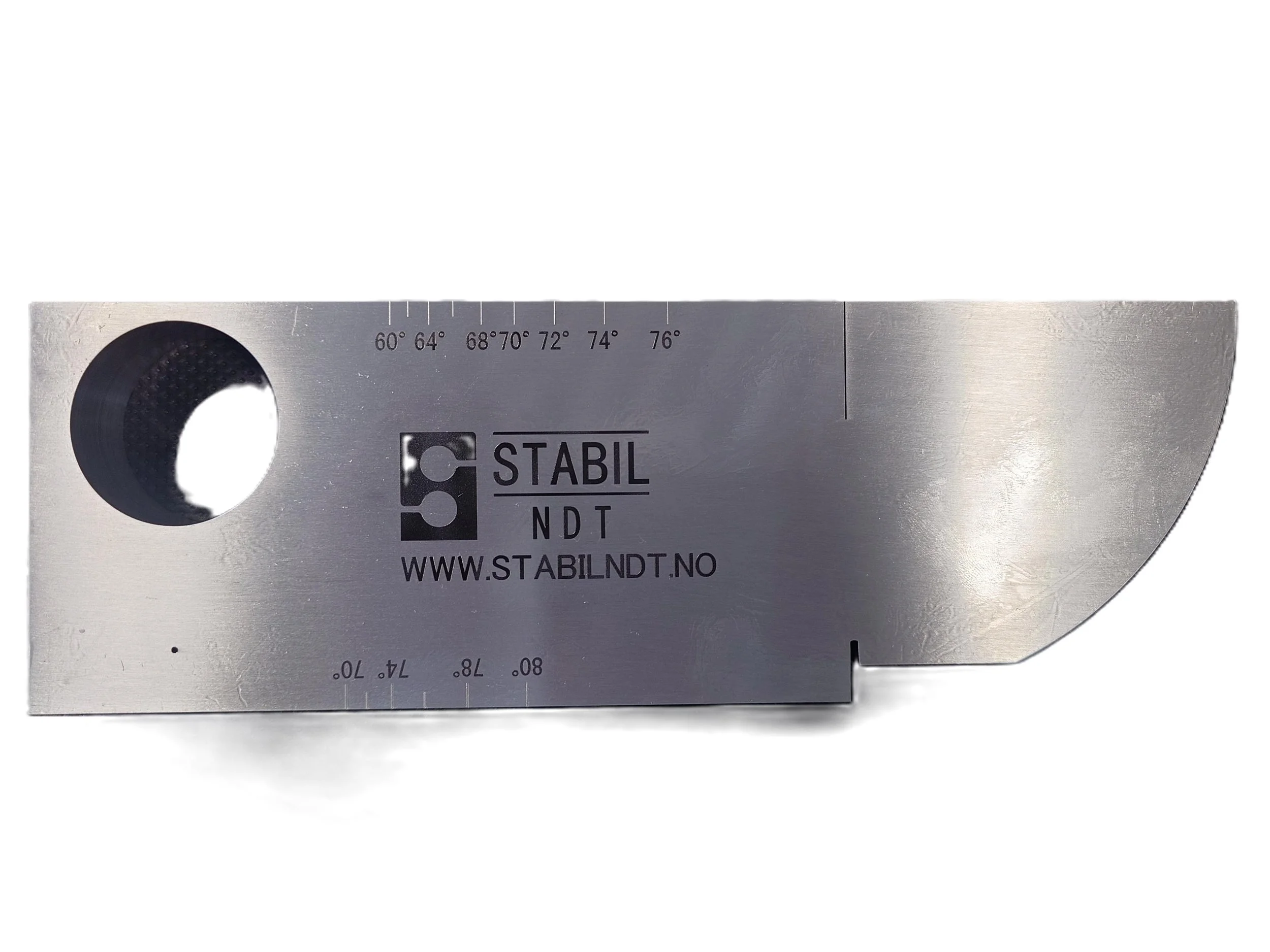

V1 Kalibreringsblokk Stabil NDT

V1 Kalibreringsblokk Stabil NDT

V2 Kalibreringsblokk Stabil NDT

V2 Kalibreringsblokk Stabil NDT

V3 Kalibreringsblokk Stabil NDT

V3 Kalibreringsblokk Stabil NDT

Kundetilpassede referanseblokker

Vi produserer blokker etter tegning og kravspesifikasjon, inkludert:

  • spesielle hullmønstre

  • definert avstand og diameter

  • spor og notcher

  • integrerte målemarkeringer

  • lasergravering av ID, serienummer eller logo

  • blokker i kundens eget materiale

Send oss tegningen din — vi produserer raskt og presist.

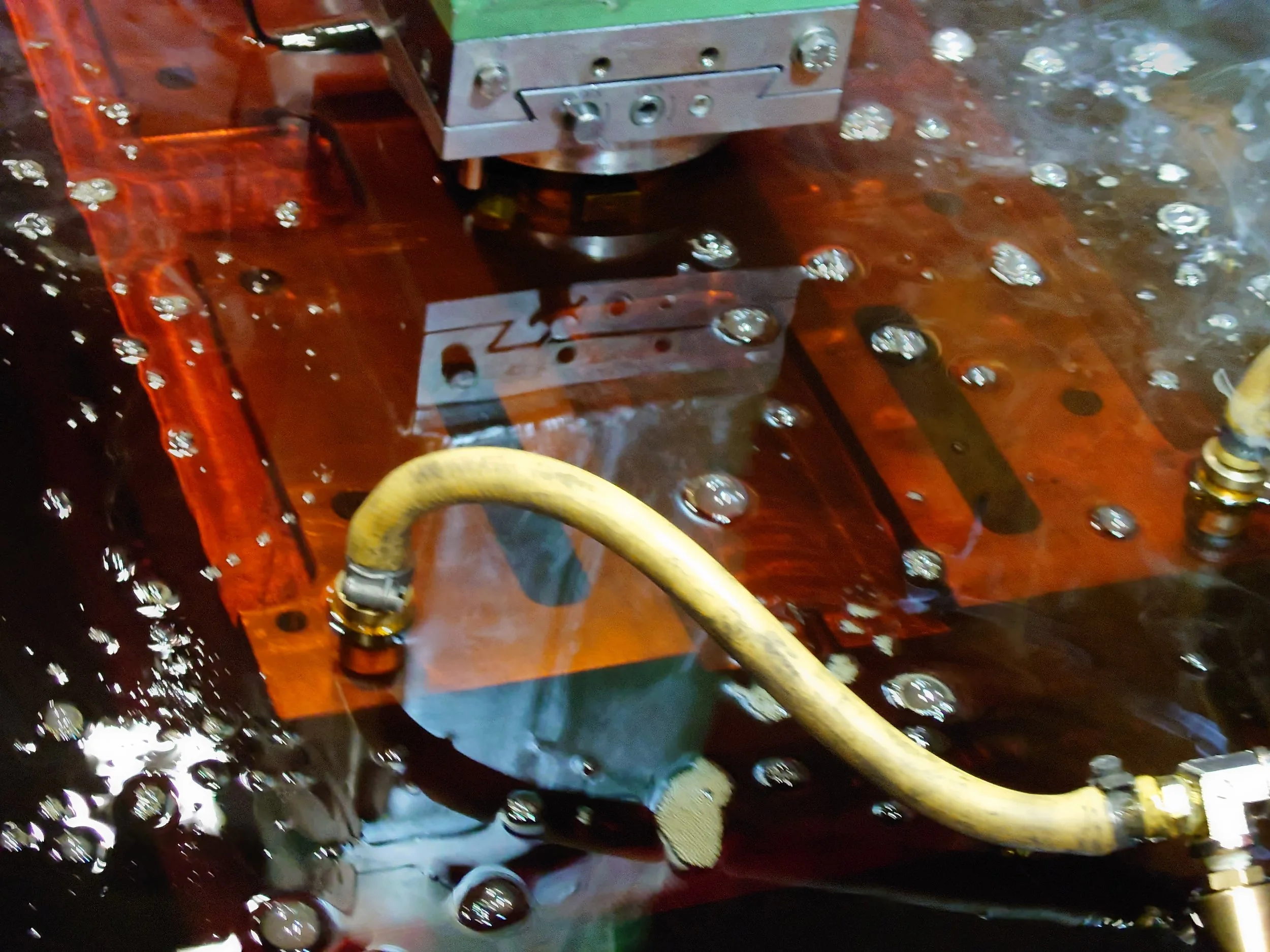

EDM‑bearbeiding av referansegeometrier i dielektrisk væske, brukt for presise SDH‑ og FBH‑hull i referanseblokker.

Presisjon og kvalitet

  • Maskinert på presisjons‑EDM

  • Typiske toleranser: ±0,01–0,02 mm

  • Overflatefinish optimalisert for ultralyd

  • Kontrollmåling før levering

  • Stabil geometri og høy repeterbarhet

Vi tilbyr også målerapporter og dokumentasjon ved behov.

Maskinering av sveiset rørkomponent med kjølenipler og presisjonsoppspenning, typisk for subsea‑ og NDT‑applikasjoner.

Materialer

Referanseblokker kan leveres i flere materialer, avhengig av applikasjon og standard:

  • Stål (1018, karbonstål, verktøystål)

  • Rustfritt stål

  • Aluminium

  • Titan

  • Kundespesifikke materialer

Materialvalg påvirker akustiske egenskaper og bør velges etter metode, frekvens og standardkrav.

Bruksområder

Referanseblokker brukes til:

  • kalibrering av ultralydutstyr

  • verifikasjon av signalrespons

  • opplæring og sertifisering

  • systemtesting

  • utvikling av inspeksjonsprosedyrer

Hvorfor velge Stabil NDT

  • moderne EDM‑ og måleteknologi

  • høy presisjon og repeterbarhet

  • rask levering

  • skreddersøm uten lange ventetider

  • norsk produksjon og tett kundedialog

Bilde av en kvittering, kalkulator, og et blått godkjenningsmerke, med Norges flagg og en skisse av kart i bakgrunnen, som illustrerer at produktene er produsert i Norge.

Standarder og referanser

Våre referanseblokker er utviklet og produsert i samsvar med gjeldende internasjonale standarder for ultralydtesting. Dette sikrer korrekt geometri, sporbarhet og pålitelig ytelse i både felt og laboratoriemiljø.

Relevante standarder:

  • EN 12223 – Ultralydundersøkelse – Kalibreringsblokker

  • ISO 16810:2024 – Generelle prinsipper for ultralydundersøkelse

  • ASME V – Ultrasonic Examination

Phased Array Type A

Phased Array Type A

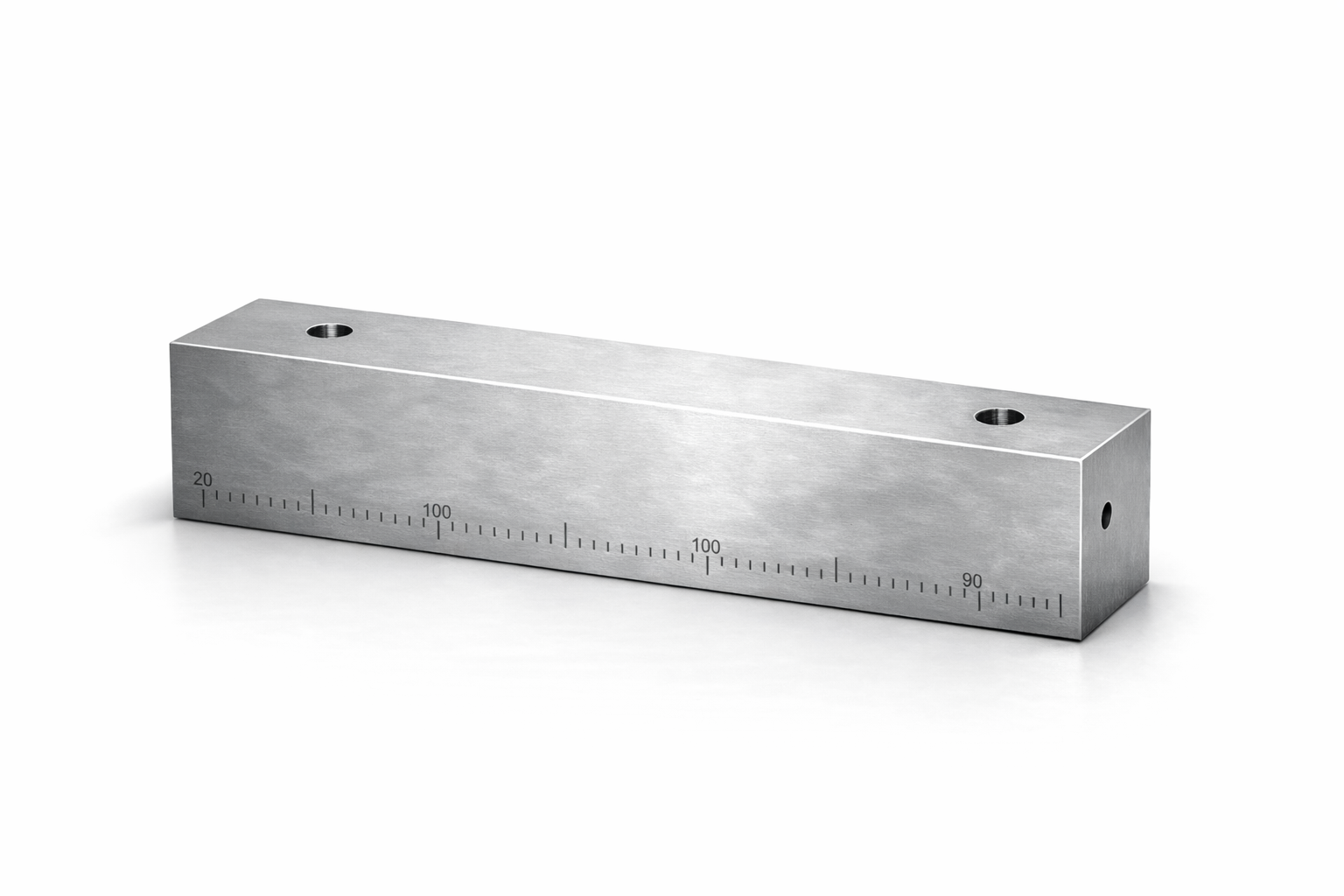

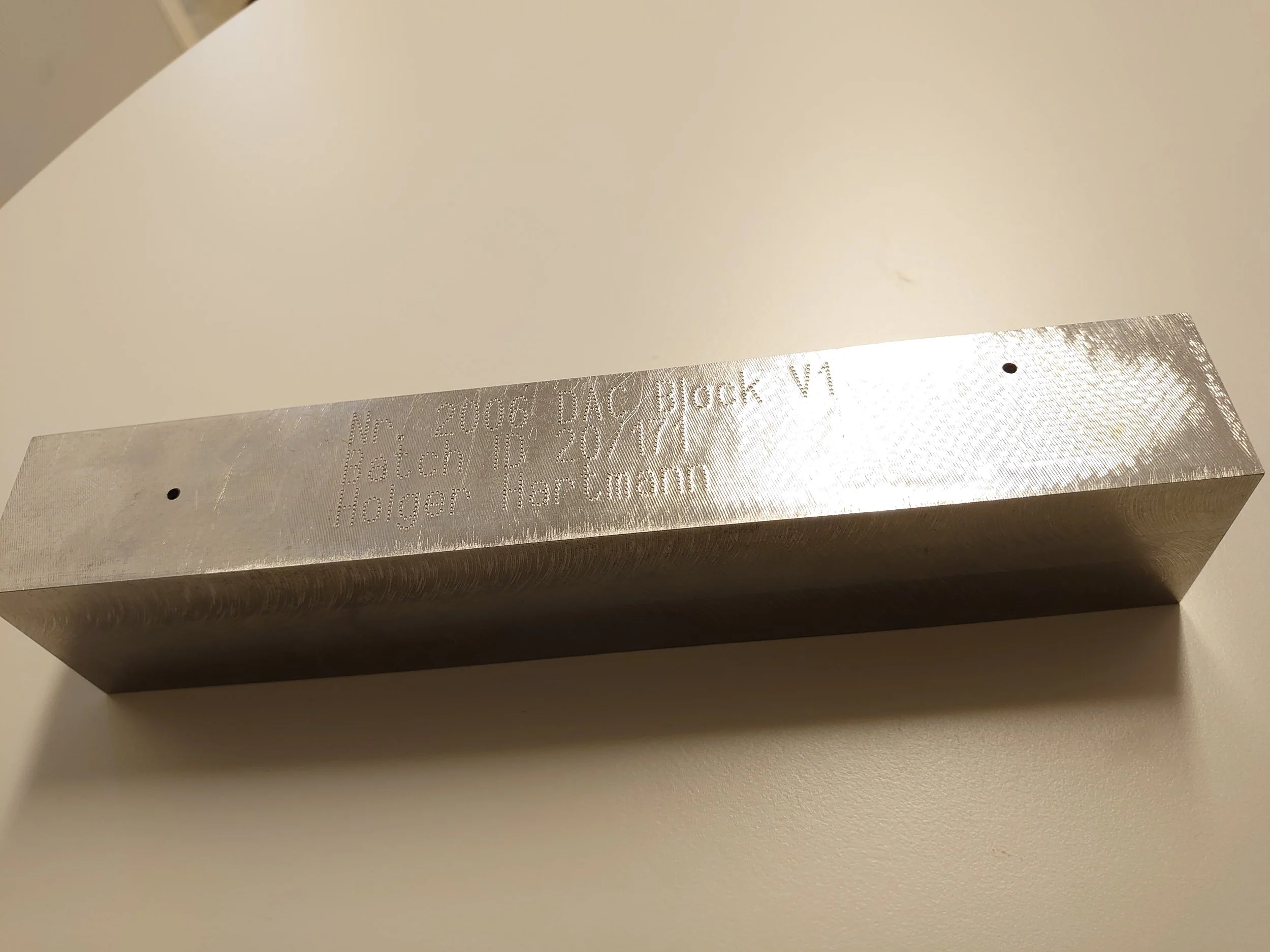

Lasergravert DAC‑blokk med presise hullposisjoner, serienummer og materialmerking, produsert av Stabil NDT for teknisk sporbarhet og NDT‑kalibrering.

Lasergravert DAC‑blokk med presise hullposisjoner, serienummer og materialmerking, produsert av Stabil NDT for teknisk sporbarhet og NDT‑kalibrering.

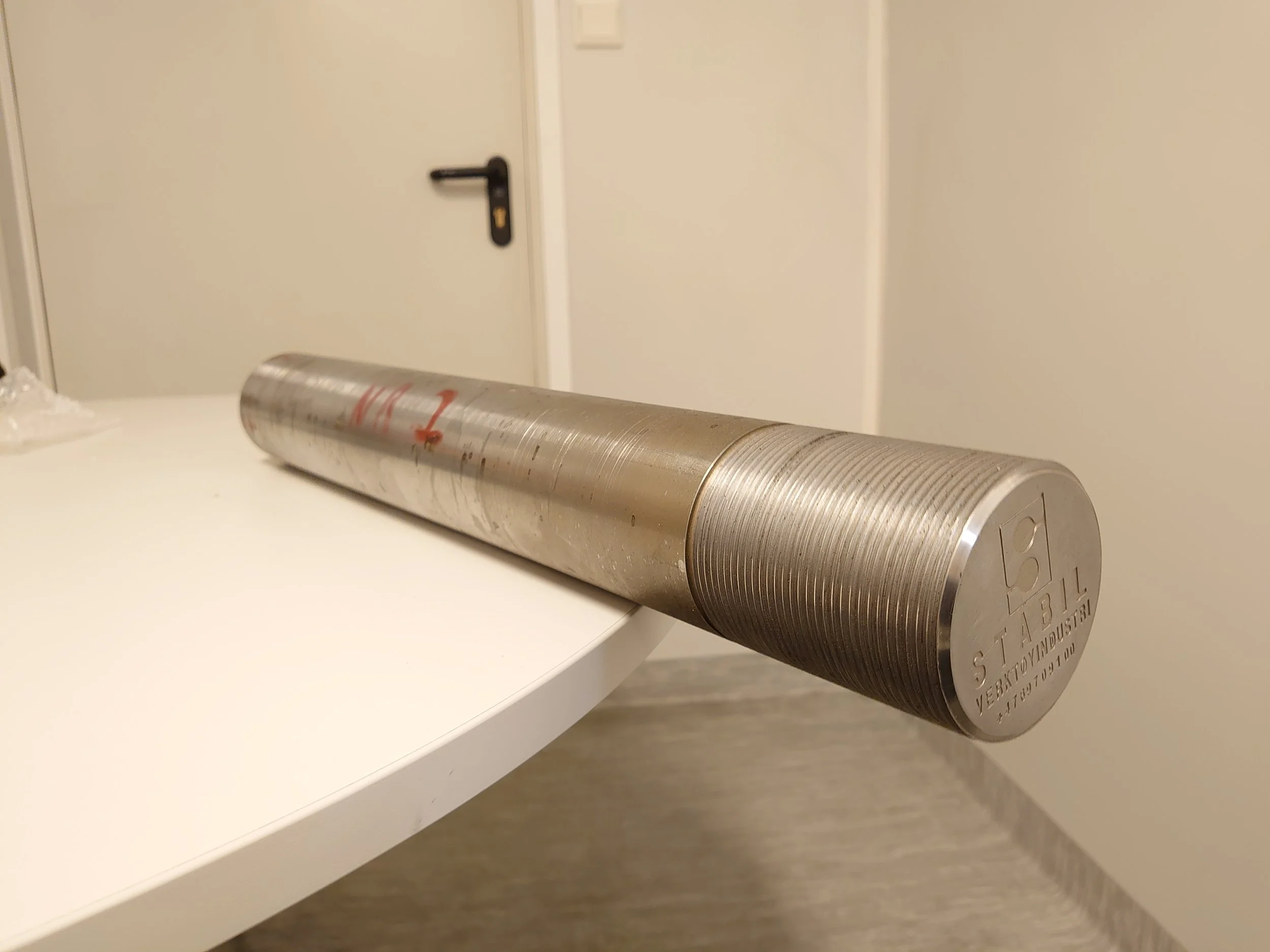

PAUT Referansebolt

PAUT Referansebolt
