Trappeblokk – presisjonsmaskinerte referansetrinn for NDT‑kalibrering

Presise trinn for pålitelig kalibrering og kontroll

Våre trappeblokker er utviklet for bruk i avanserte ultralyd‑ og NDT‑applikasjoner der nøyaktighet, repeterbarhet og stabile referansegeometrier er avgjørende. Hvert trinn maskineres med svært små toleranser og kontrolleres i egen måleprosess for å sikre konsistent kvalitet.

Trappeblokker brukes blant annet til:

  • Kalibrering av følsomhet og forsterkning

  • Kontroll av oppløsning og penetrasjon

  • Referansemålinger ved inspeksjon av sveis, støp og materialfeil

  • Opplæring og verifikasjon av operatører

En trappeblokk med etikett som viser mål i millimeter.

Standard geometri

Vi produserer trappeblokker i flere standardkonfigurasjoner, inkludert:

  • Trinnstørrelse: typisk 20 × 20 mm (andre størrelser på forespørsel)

  • Trinnhøyder: 5, 10, 15, 20, 25 mm eller etter kundens spesifikasjon

  • Antall trinn: 3–10 trinn som standard

  • Materialer: aluminium, stål, rustfritt, titan eller kundespesifikt materiale

Alle blokker leveres med gravering av materiale og serienummer som standard, men kan merkes s etter spesielle ønsker etter behov.

Bruksområder

  • Ultralydtesting (UT)

  • Kalibrering av nivåer og følsomhet

  • Systemverifikasjon

  • Opplæring og sertifisering

  • Laboratorier og produksjonskontroll

se maskinpark
5‑trinns trappeblokk i karbonstål, produsert med trinnhøyder 5–25 mm og trinnflate 20 × 20 mm. Brukes til kalibrering, referansemålinger og opplæring innen ultralydtesting.

Toleranser og kvalitet

  • Maskinert på presisjons‑EDM og CNC

  • Typiske toleranser: ±0,02 mm (tightere toleranser tilgjengelig)

  • Overflatefinish optimalisert for ultralyd

  • Full kvalitetskontroll før levering

Illustrasjon av en maskin som maskinerer en metallbit med en senkerosjon maskin, og en lasermaskin som merker en metallstykke med et ID-nummer.

Tilpasninger og spesialdesign

Vi produserer også trappeblokker etter tegning eller tekniske krav, inkludert:

  • Avvikende trinnhøyder

  • Spesielle materialer

  • Integrerte hull, spor eller referanseflater

  • Lasermerking av ID, serienummer eller kundelogo

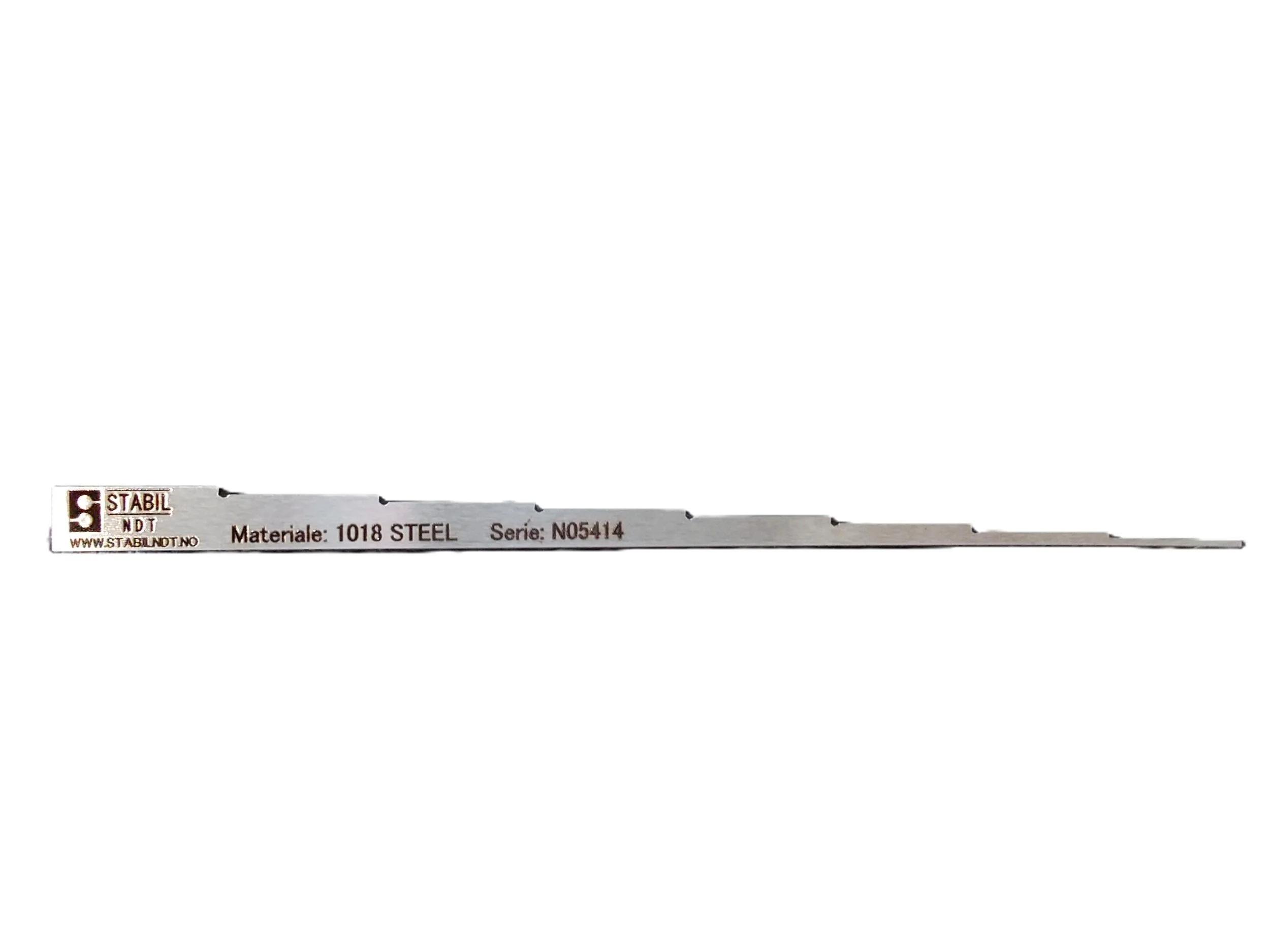

8‑trinns trappeblokk i karbonstål for ultralydtesting. Presisjonsmaskinert referanseblokk med trinn for kalibrering, følsomhetskontroll og opplæring innen NDT.

Hvorfor velge Stabil NDT

  • Rask levering

  • Høy presisjon og repeterbarhet

  • Moderne EDM‑ og CNC‑maskinpark

  • Skreddersøm uten lange leveringstider

  • Norsk produksjon og kvalitetssikring

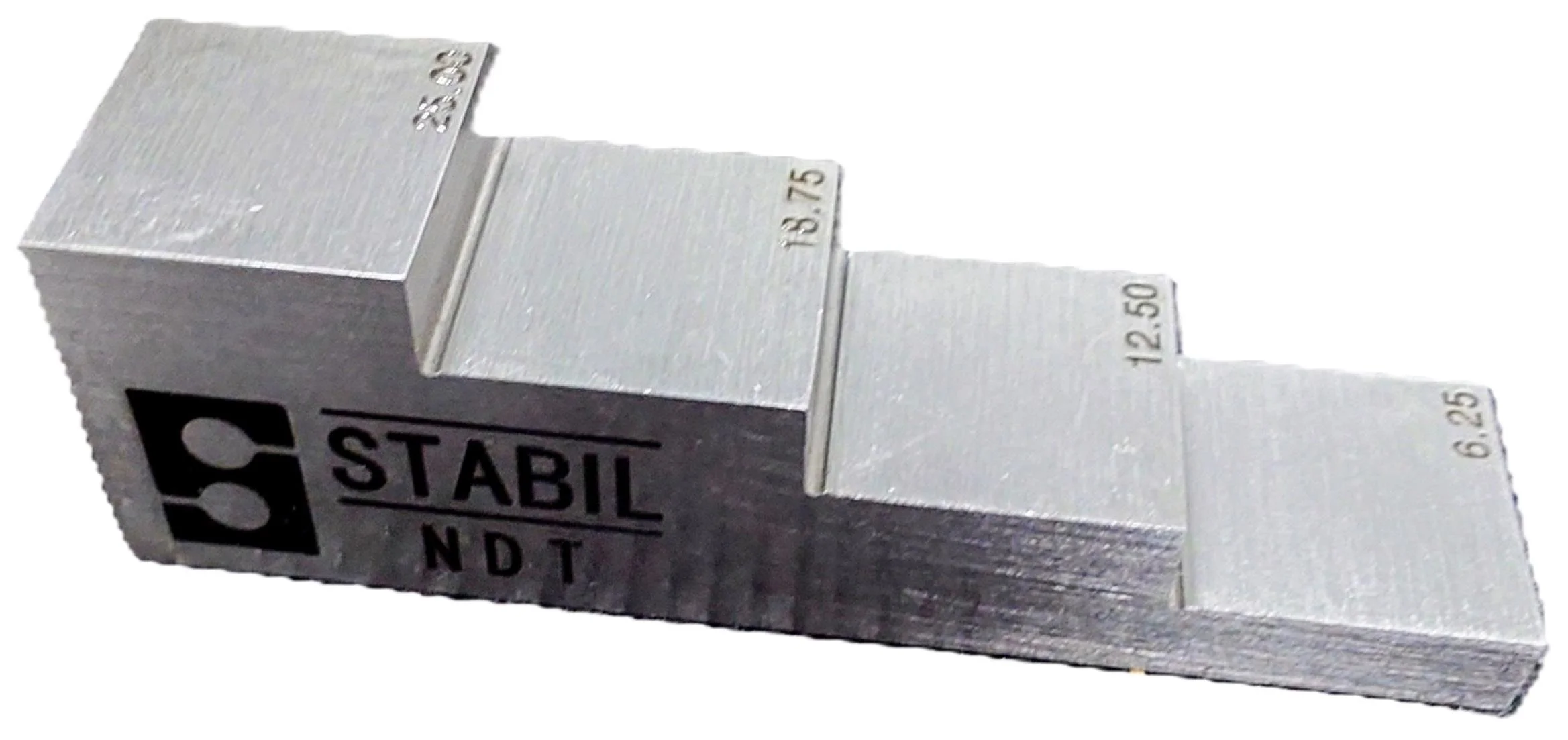

4 Trinns Trappeblokk

4 Trinns Trappeblokk

5 Trinns trappeblokk

5 Trinns trappeblokk

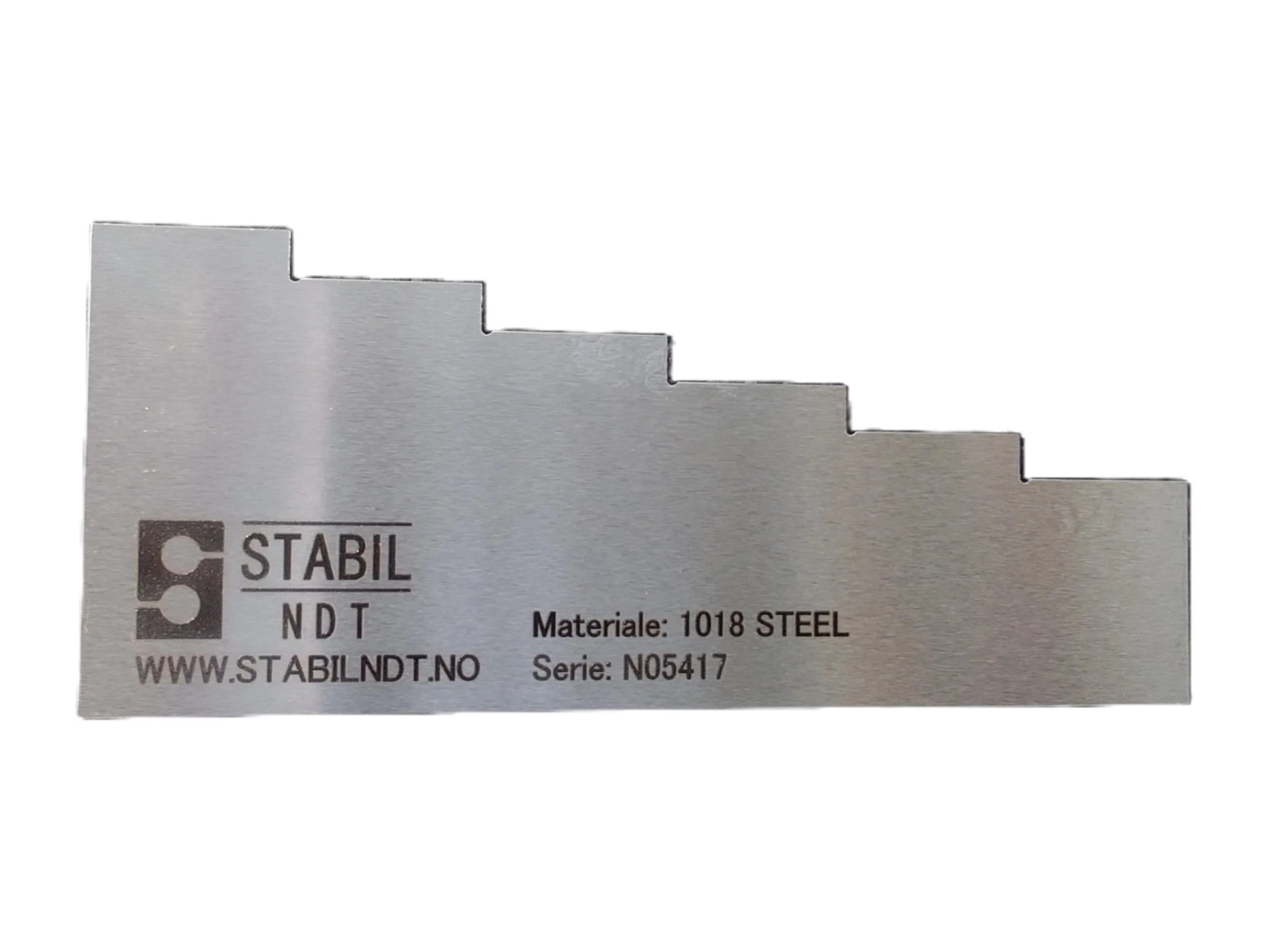

6 trinns trappeblokk

6 trinns trappeblokk

8 trinns trappeblokk

8 trinns trappeblokk

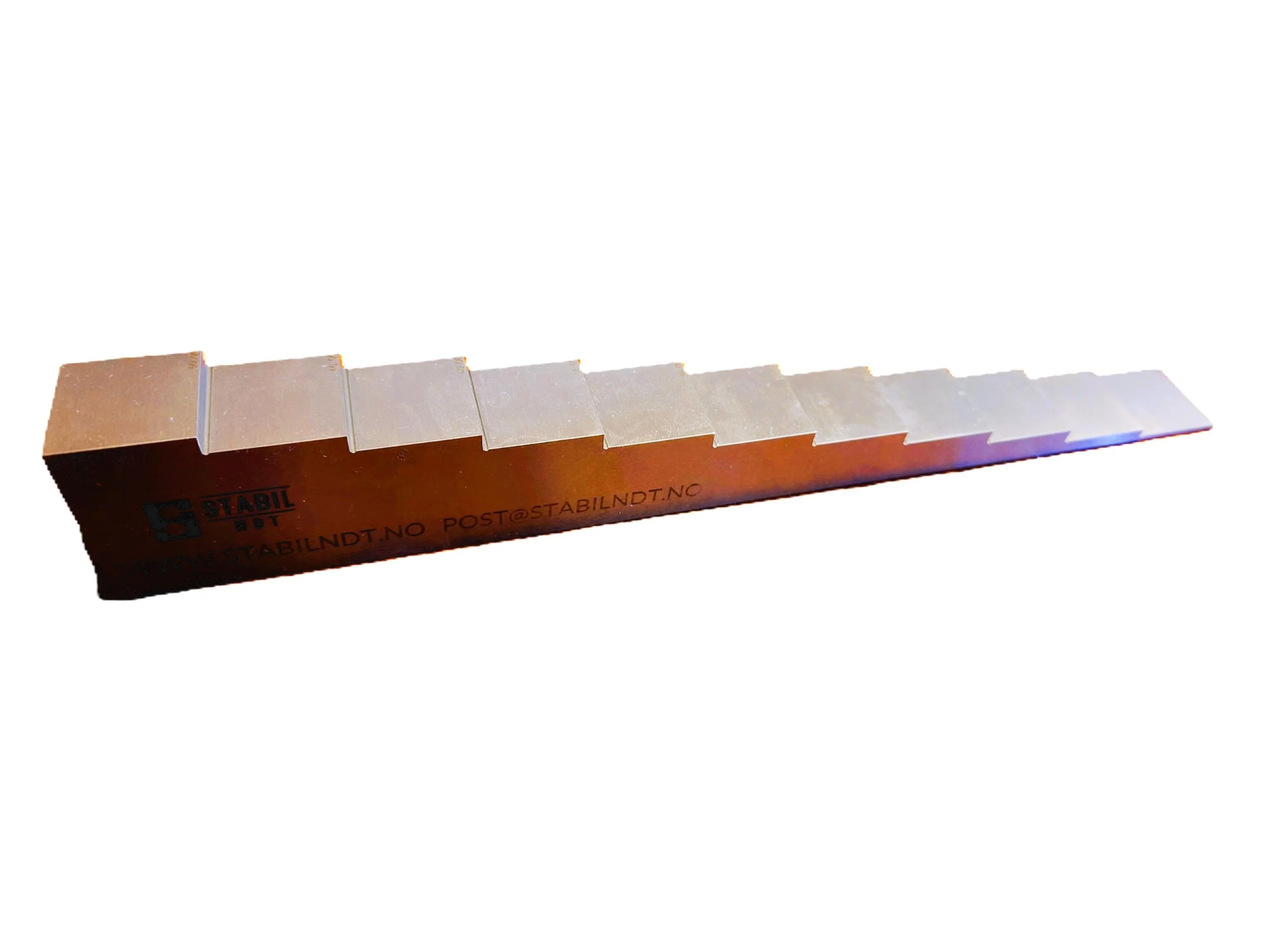

10 Trinns Trappeblokk

10 Trinns Trappeblokk
