PAUT Referanseblokk Type A (Metrisk versjon)

Phased array block Type A ‑verifikasjon, oppløsning, følsomhet og strålegang

Phased Array‑blokk Type A brukes til oppsett, verifikasjon og systemkontroll av phased array‑utstyr. Blokken inneholder et bredt utvalg av hull, FBH‑er og EDM‑notcher som gjør den egnet for oppløsningstesting, følsomhetsjustering, strålegangsanalyse og generell PAUT‑kalibrering.

Dette er en standard blokk i PAUT‑miljøer og brukes både i verksted, felt og opplæring.

Bruksområder

  • Oppsett og verifikasjon av PAUT‑systemer

  • Kontroll av oppløsning og følsomhet

  • Analyse av strålegang og fokus

  • Systemtest før sveiseinspeksjon

  • Opplæring og sertifisering

Fordeler

  • Inneholder et bredt spekter av referansegeometrier

  • Egnet for både lineære og matriseprober

  • Robust og slitesterk

  • Lasergravert merking for tydelig identifikasjon

  • Standard i PAUT‑miljøer

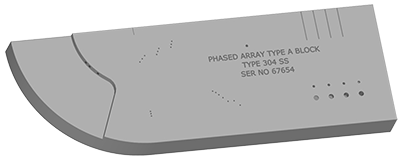

En referanseblokk for PAUT med teksten 'PHASED ARRAY TYPE A BLOCK' og materialbetegnelsen 304 SS' samt serienummer.

Tekniske spesifikasjoner (Metrisk versjon)

Geometri

  • Radii: 100,0 mm og 50,0 mm

  • Materiale: Aluminium eller rustfritt stål

  • Overflatefinish: Maskinert og slipt, Ra ≤ 1,6 µm

  • Merking: Lasergravert, høy kontrast

🔹 Gjennomgående hull

  • 19 stk hull med Ø1,0 mm

  • 1 stk hull med Ø2,0 mm

Brukes til oppløsning, følsomhet og strålegangsanalyse.

🔹 FBH (Flat Bottom Holes) – Ø2,0 mm

  • 2,0 mm dyp

  • 4,0 mm dyp

  • 6,0 mm dyp

  • 8,0 mm dyp

    FBH – Ø4,0 mm

    • 1,0 mm dyp

    • 3,0 mm dyp

    • 5,0 mm dyp

    • 7,0 mm dyp

      FBH i radius (50 mm)

    • 3 stk FBH

    • Diameter: Ø2,0 mm

    • Dybde: 3,0 mm

    • Maskinert inn i 50 mm‑radiusen for strålegangstesting i kurvet geometri

    🔹 EDM‑notcher

    • 0,1 mm dyp × 0,5 mm bred × 25,0 mm lang

    • 0,2 mm dyp × 0,5 mm bred × 25,0 mm lang

    • 0,3 mm dyp × 0,5 mm bred × 25,0 mm lang

    • 0,4 mm dyp × 0,5 mm bred × 25,0 mm lang

    Brukes til høyoppløselig deteksjon og følsomhetskontroll.

Tilvalg:

  • Målerapport

  • MaterialSertifikat

  • COC
