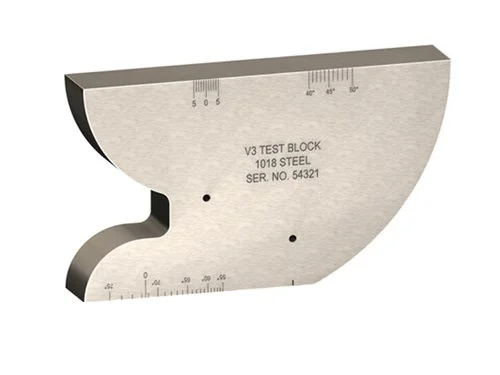

V3 Kalibrerings Blokk (ISO 7963 / ASTM E164)

V3‑blokken brukes til kalibrering av ultralydutstyr, kontroll av avstand, følsomhet og strålegang. Den er standardisert etter ISO 7963 og ASTM E164, og er en av de mest brukte referanseblokkene i UT‑inspeksjon.

Bruksområder

  • Oppsett av UT‑systemer

  • Kontroll av vinkel og strålegang

  • Sensitivitetsjustering

  • Sveisekontroll, platekontroll og rørkontroll

  • Feltinspeksjon og verksted

  • Opplæring og sertifisering

Fordeler

  • Standardisert og universelt akseptert

  • Kompakt og lett å bruke

  • Passer alle UT‑prober

  • Høy presisjon og repeterbarhet

Tekniske spesifikasjoner

  • Standard: ISO 7963 / ASTM E164

  • Dimensjoner: 100 × 25 × 25 mm

  • Radius: R25 mm

  • Hull: Ø3 mm og Ø1,5 mm

  • Vinkel: 60° referanseflate

  • Materiale: Aluminium eller stål

  • Overflatefinish: Maskinert og slipt

  • Merking: Lasergravert, høy kontrast

  • Toleranser: I henhold til ISO 7963

  • Referanselinjer: 0–40 mm skala

Tilvalg:

  • Målerapport

  • MaterialSertifikat

  • COC
