Rørsegmenter for NDT – presise radier og realistiske inspeksjonsgeometrier

få tilbud på rørsegmenter

Trenger du rørsegmenter for NDT‑kalibrering?

send oss tegningen din

Ekte industrirør – ekte inspeksjonsgeometrier

Vi produserer rørsegmenter fra faktiske industrirør, ikke laboratoriematerialer. Bildet under viser et 5,5 meter langt rør med 1,2 meters diameter som vi tidligere har maskinert og erodert både innvendig og utvendig.

Dette gir segmenter med realistiske radier, korrekte akustiske egenskaper og nøyaktige inspeksjonsforhold – akkurat slik operatørene møter dem i felt.

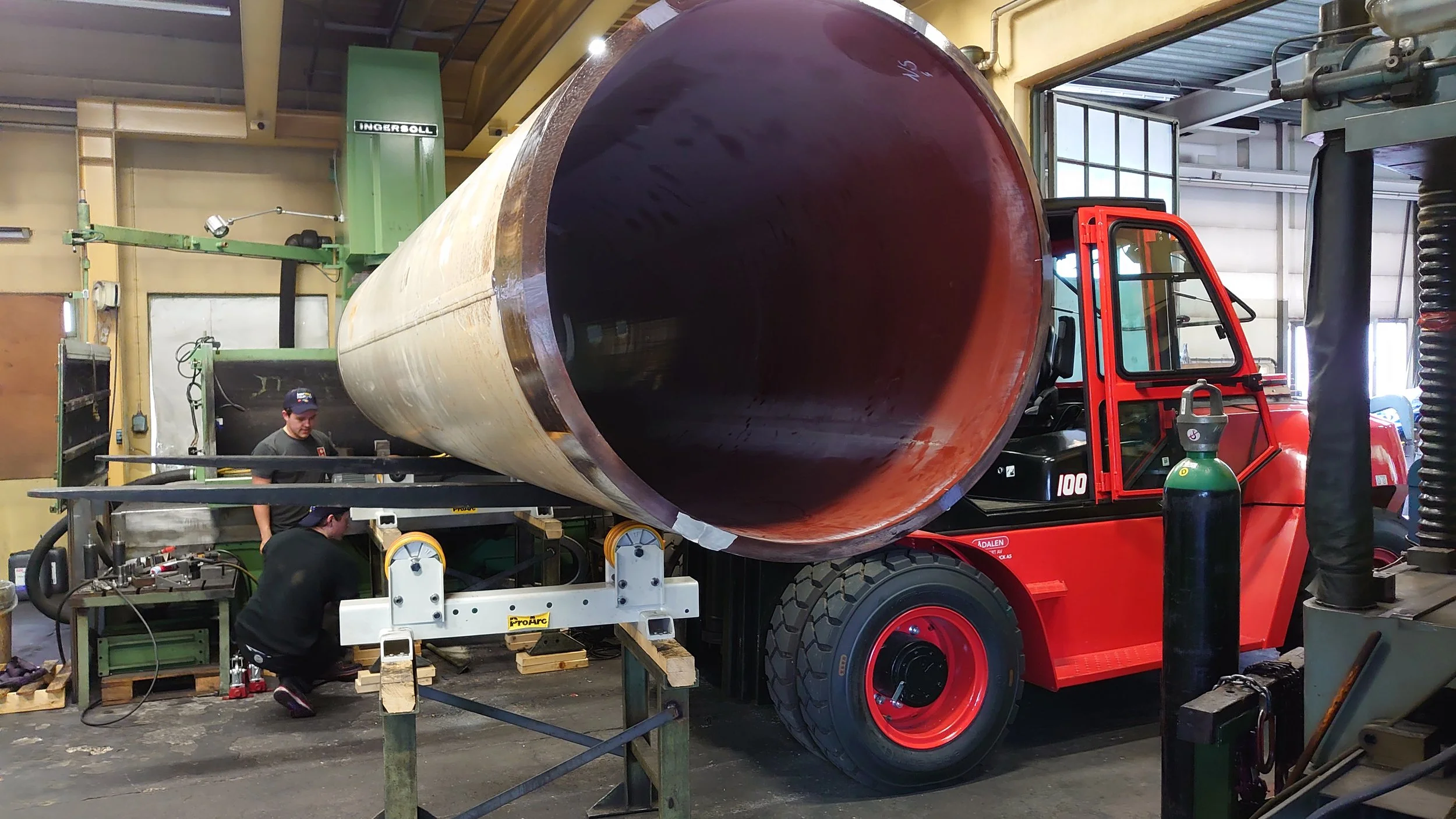

5,5 meter langt industrirør med 1,2 meters diameter under maskinering, tidligere levert med innvendig og utvendig EDM‑bearbeiding av Stabil NDT.

Vi har tidligere maskinert og erodert rør fra store internasjonale rørledningsprosjekter, inkludert rør med diameter 1,2 meter og godstykkelser tilpasset subsea‑installasjoner. Dette gir oss erfaring med realistiske materialer og geometrier som brukes i krevende offshore‑miljøer.

Presise rørsegmenter for kalibrering, opplæring og verifikasjon.

Rørsegmenter brukes i ultralydtesting (UT) for å simulere faktiske inspeksjonsforhold i rør, sveiser og varme‑påvirkede soner (HAZ). Våre rørsegmentblokker produseres med høy presisjon og stabile geometrier, og kan leveres både som standardiserte modeller og som kundetilpassede løsninger.

Alle rørsegmenter maskineres med moderne EDM‑teknologi for å sikre nøyaktige hull, spor og referanseflater – perfekt for kalibrering, opplæring og systemverifikasjon.

Illustrasjon av ulike verktøy og måleinstrumenter, inkludert en digital skyvelære med visning på 25,00 mm, og en papirskala med vinkelmåling på 48 grader.

Tilpassede rørsegmenter etter tegning

Vi produserer rørsegmenter etter kundens spesifikasjoner, og i kundens materialer inkludert:

  • Spesifikke rørdiametre og godstykkelser

  • V‑fuger, U‑fuger og spesialprofiler

  • Tangentielle hull i HAZ

  • Hullmønstre med definert avstand og diameter

  • Integrerte referanseflater og målemarkeringer

  • Lasergravering av ID, serienummer eller logo

Send oss tegningen eller kravspesifikasjonen – vi produserer raskt og presist.

Et metallisk objekt med skruer festet, plassert på et maskinbord.

Presisjon og kvalitet

  • Maskinert på presisjons‑EDM

  • Typiske toleranser: ±0,01–0,02 mm

  • Overflatefinish optimalisert for ultralyd

  • Kontrollmåling før levering

  • Stabil geometri og høy repeterbarhet

Vi leverer også målerapporter og dokumentasjon ved behov

Illustrasjon av en maskin som maskinerer en metallbit med en senkerosjon maskin, og en lasermaskin som merker en metallstykke med et ID-nummer.

Materialer

Rørsegmenter kan leveres i flere materialer, avhengig av applikasjon og ønsket akustisk respons:

  • Karbonstål

  • Rustfritt stål

  • Aluminium

  • Titan

  • Kundespesifikke materialer

Materialvalg påvirker akustiske egenskaper og bør velges etter metode, frekvens og standardkrav.

se maskinpark

Standard rørsegmentblokker

Vi kan tilby rørsegmenter i noen standardkonfigurasjoner:

  • Halve eller hele rørsegmenter

  • V‑fuger og U‑fuger

  • Side‑drilled holes (SDH)

  • Flat‑bottom holes (FBH)

  • Tangentielle hull i HAZ

  • Segmenter med definert godstykkelse

Standarddimensjoner kan tilpasses etter behov.

Bruksområder

Rørsegmenter brukes til:

  • Kalibrering av ultralydutstyr for rørinspeksjon

  • Verifikasjon av signalrespons i sveiser og HAZ

  • Opplæring og sertifisering av operatører

  • Systemtesting og sammenligning av instrumenter

  • Utvikling av inspeksjonsprosedyrer

Hvorfor velge Stabil NDT

  • Moderne EDM‑ og måleteknologi

  • Høy presisjon og repeterbarhet

  • Rask levering

  • Skreddersøm uten lange ventetider

  • Norsk produksjon og tett kundedialog
