ASME DAC‑blokken er en standardisert referanseblokk brukt til å etablere DAC‑kurver (Distance Amplitude Correction) ved ultralydtesting. Den brukes i henhold til ASME‑krav for kalibrering av følsomhet, avstand og amplituderespons ved kontroll av sveis og materialer.

Standard ASME (DAC‑referanseblokk)

Materiale Karbonstål (standard) / SS316 på forespørsel

Dimensjoner Typisk 250 × 40 × 50 mm (kan tilpasses)

Hull Flere sideborede hull (SDH) iht. ASME‑geometri

Hullplassering Standardiserte avstander for DAC‑kurveetablering

Overflatefinish Maskinert og slipt

Merking Lasergravert, høy kontrast

Toleranser I henhold til ASME‑krav

Vekt Avhenger av materiale

Beskrivelse og bruksområder

ASME DAC‑blokken brukes til å etablere DAC‑kurver for ultralydtesting av sveis og materialer. Den gir operatøren en standardisert referanse for:

• følsomhetsinnstilling

• amplitudekompensasjon over avstand

• kontroll av systemrespons

• verifikasjon av vinkelprober og rettprober

• kalibrering før og under inspeksjon

Blokken er et sentralt verktøy i ASME‑baserte inspeksjonsprosedyrer og brukes i både felt og verksted.

Dokumentasjon

Følgende dokumentasjon kan leveres:

• Materialsertifikat

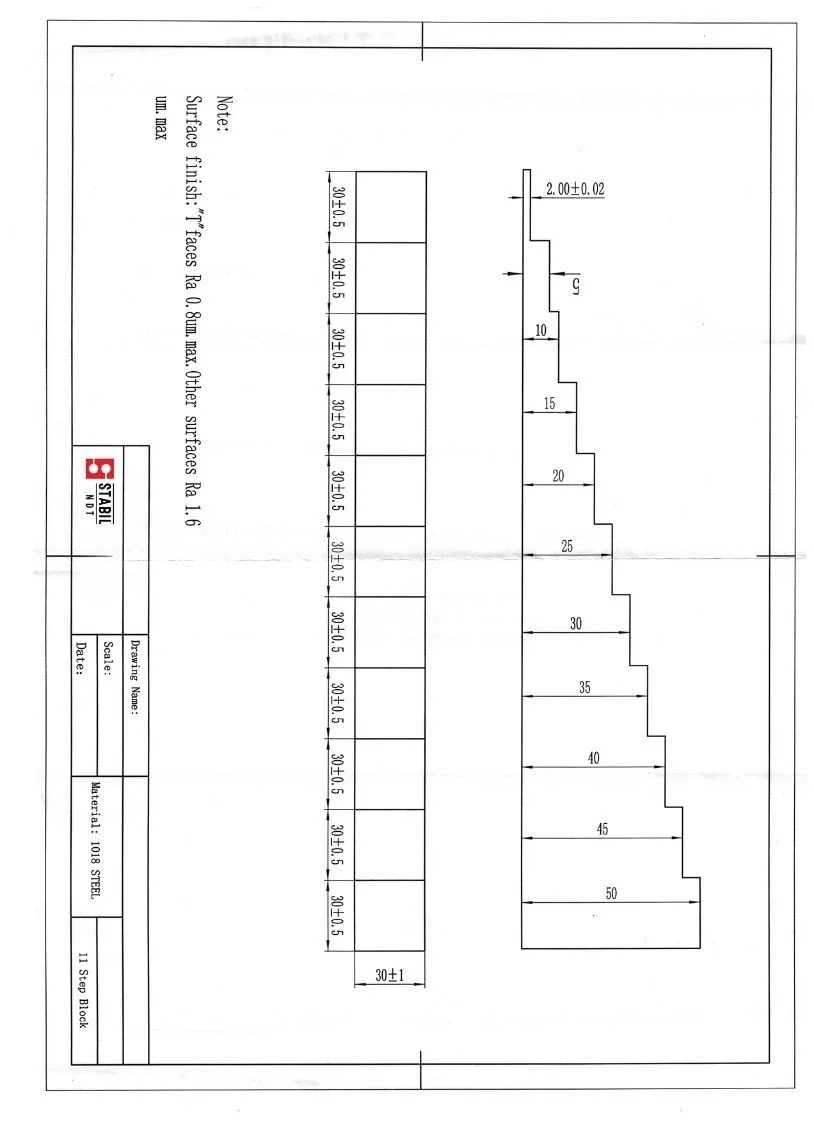

• Målerapport

• Sporbar produksjon

• PDF‑datablad (kan legges til senere)

Tilpasningsmuligheter

• Materialvalg (karbonstål, rustfritt stål)

• Kundespesifikk gravering (ID, logo, serienummer)

• Tilpassede hullplasseringer

• Spesialblokker etter tegning

• Merking i henhold til interne prosedyrer
