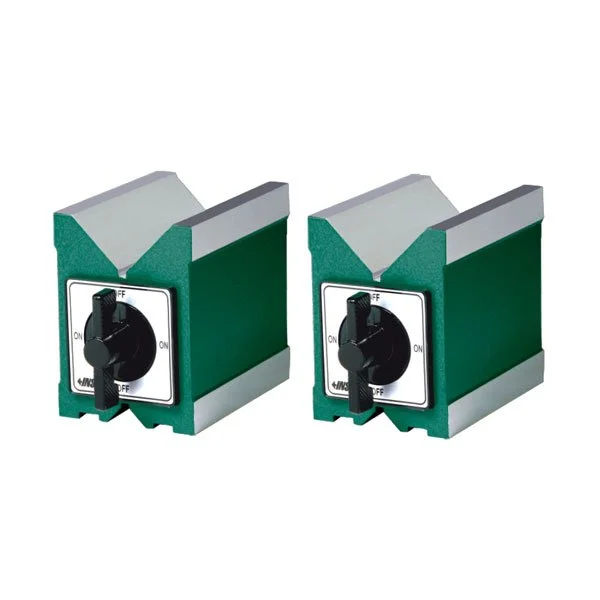

INSIZE 6801‑1 er et matchet sett med magnetiske V‑blokker utviklet for oppspenning og inspeksjon av sylindriske komponenter. De magnetiske flatene gjør blokkene ideelle for bruk på ikke‑magnetiske arbeidsflater, og gir stabil holding av aksler og runde deler under måling, oppretting og kontroll.
6801‑serien har V‑spor både på topp og bunn, slik at blokkene kan brukes til både store og små diametre. Settet er produsert med høy geometrisk presisjon og leveres som et matchet par.
– Leveres i sett à 2 stk (matchet par) – Magnetiske flater for stabil holding – V‑spor på topp for store aksler – V‑spor på bunn for små aksler – Parallelitet V‑spor → alle sider: 10 µm – Høydeforskjell i paret: 10 µm – Ikke herdede flater (standardversjon) – Ikke egnet for bruk på stål- eller jernflater (reduserer magnetkraften)
– Måling av kast og avvik – Oppretting og posisjonering – Inspeksjon av aksler og sylindriske deler – Støtte for indikatorklokker og testindikatorer – Maskinering og kontrollarbeid
– 2 stk magnetiske V‑blokker (matchet par) – Beskyttelseseske
– 6801‑1: 80×70×95 mm – 64 kgf – 6801‑2: 100×70×95 mm – 80 kgf – 6801‑3: 120×70×95 mm – 96 kgf
– Modell: 6801‑1 – Type: Magnetiske V‑blokker (matchet par) – Størrelse: 80×70×95 mm – Diameterområde: 6–67 mm – Magnetkraft: 64 kgf – Parallelitet: 10 µm – Vinkelretthet: 10 µm – Høydeforskjell i paret: 10 µm
