Miniatyr Vinkelblokk

Kompakt referanseblokk for kontroll av vinkelprober og strålegang

Miniature Angle Beam‑blokken er en liten og praktisk referanseblokk for rask kontroll av vinkel, strålegang og probeoppsett. Den brukes ofte i felt, ved trange arbeidsområder eller når operatøren trenger en rask verifikasjon av UT‑oppsettet uten å ta frem større blokker som V1 eller V2.

Bruksområder

  • Kontroll av vinkelprober (45°, 60°, 70°)

  • Rask verifikasjon av strålegang

  • Feltinspeksjon og trange områder

  • Oppsett av UT‑systemer

  • Opplæring og sertifisering

Fordeler

  • Liten, lett og enkel å håndtere

  • Rimelig og praktisk i felt

  • Standard i UT‑miljøer

  • Rask verifikasjon uten behov for større blokker

  • Robust og slitesterk

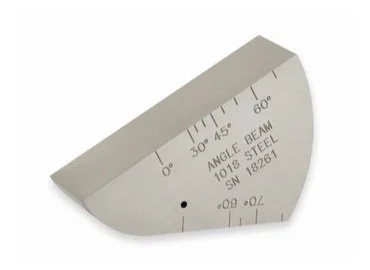

Et metallisk skarp vinkelmåler med målinger opp til 60 grader.

Tekniske spesifikasjoner

Standard dimensjoner

Det finnes ingen global ISO‑standard for akkurat denne blokken, men industristandarden er:

  • Lengde: 50 mm

  • Høyde: 25 mm

  • Tykkelse: 20–25 mm (vanligvis 25 mm)

  • Vinkler:

    • 45° referanseflate

    • 60° referanseflate

  • Hull:

    • Ø1,5 mm eller Ø2,0 mm (avhengig av variant)

    • Plassert sentralt for strålegangskontroll

Materiale

  • Aluminium 6061‑T6

  • Rustfritt stål 304 (Aluminium for lett vekt, stål for bedre akustisk respons)

Overflatefinish

  • Maskinert og slipt

  • Ra ≤ 1,6 µm

Merking

  • Lasergravert vinkelmerking

  • Hullposisjon og diameter

  • Serienummer

Tilvalg

  • Målerapport

  • Materialsertifikat

  • COC (Certificate of Conformity)

  • Kundetilpasset hullstørrelse eller vinkel
