AWS Resolution Block

Referanseblokk for oppløsning, følsomhet og strålegang i henhold til AWS‑krav

AWS Resolution Block brukes primært i sveiseinspeksjon for kontroll av oppløsning, følsomhet og strålegang. Den er standard i offshore, konstruksjon og stålbygg, og er et nødvendig verktøy for UT‑oppsett etter AWS‑standarder.

Bruksområder

  • Sveiseinspeksjon

  • Offshore, konstruksjon og stålbygg

  • UT‑oppsett etter AWS‑krav

  • Kontroll av oppløsning og følsomhet

  • Verifikasjon av strålegang

  • Opplæring og sertifisering

Fordeler

  • Standard i sveiseindustrien

  • Høy presisjon og repeterbarhet

  • Robust og slitesterk

  • Rask og enkel å bruke i felt

  • Lasergravert merking for tydelig referanse

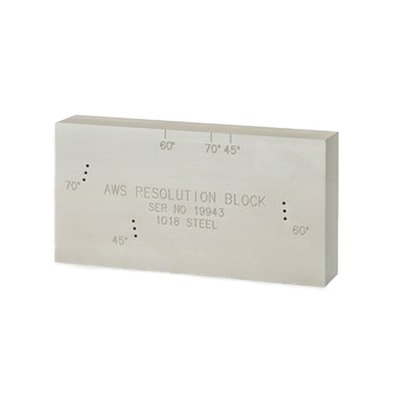

En AWS oppløsningsblokk av stål med skala og gradert målestokk.

Tekniske spesifikasjoner

Standard dimensjoner

AWS‑blokken har ikke én global ISO‑standard, men industristandarden er:

  • Lengde: 50,8 mm (2")

  • Høyde: 25 mm

  • Tykkelse: 12,5 mm

  • Steg / nivåer: 1,0" og 0,5" referansetrinn

  • Spor: 2,0" slot (kritisk for oppløsningskontroll)

  • Hull:

    • Typisk: Ø1,6 mm, Ø2,4 mm, Ø3,2 mm

    • Brukes for oppløsnings- og følsomhetskontroll

Materiale

  • Aluminium 6061‑T6

  • Rustfritt stål 304

Overflatefinish

  • Maskinert og slipt

  • Ra ≤ 1,6 µm

Merking

  • Lasergravert:

    • Hullstørrelser

    • Spor

    • Referansetrinn

    • Serienummer

Toleranser

  • ±0,1 mm på hull og geometri

  • I henhold til AWS‑krav

Tilvalg:

  • Materialsertifikat

  • Målerapport

  • COC Sertifikat
